3D-печатный маршрутизатор учит камеру сортировать фотоны по цвету

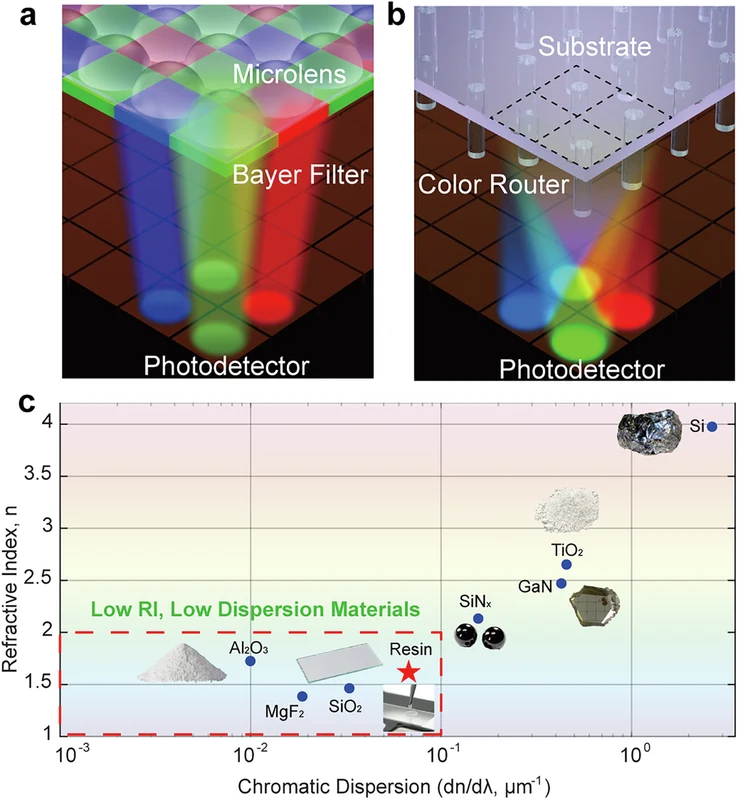

У цветного сенсора есть странная привычка: чтобы один фотодиод увидел красный, над ним ставят светофильтр, в котором погибают зелёные и синие фотоны. Та же судьба ждёт остальные части спектра над соседними субпикселями. При ярком дневном свете этот расход почти незаметен. В слабой сцене он сразу превращается в более длинную выдержку, рост усиления и шум.

Группа Cheng-Feng Pan предложила дать свету другую работу. Над одним RGGB-элементом монохромного приёмника они разместили трёхмерный набор полимерных столбиков. Рельеф создаёт для каждой длины волны свою картину ближнего поля: синий свет концентрируется в одной зоне, зелёный — в двух центральных, красный — в четвёртой. Фотодиоды распознают цвет по месту прихода света. Внутри такой ячейки происходит спектральная сортировка энергии, а поглощение «чужих» цветов перестаёт быть механизмом разделения каналов.

Интересна ставка на материал. Маршрутизаторы света обычно связывают с высокоиндексными диэлектрическими метаповерхностями, где сильнее локализуются оптические моды. Здесь рельеф изготовили двухфотонной полимеризацией из смолы IP-L с показателем преломления около 1.5. Недостаток оптического контраста компенсировали формой: радиусы и высоты трёх типов столбиков подбирали методом particle swarm optimization, добиваясь распределения поля на 455, 545 и 635 нм. Два зелёных участка в расчёте удерживали симметричными, как в обычной раскладке RGGB.

Авторы получили около 87% пропускания в модели и примерно 70% в измерении по видимому диапазону. Эти числа характеризуют сам маршрутизатор. Они не описывают внешнюю квантовую эффективность готовой камеры: в полном оптическом тракте останутся отражения, коэффициент заполнения, микролинзы, чувствительность фотодиодов, цветовой кроссток и потери объектива. Тем не менее контраст с Bayer-маской принципиальный: для неё потеря значительной части белого света заложена в способе кодировать цвет.

Работу проверили, установив структуру на монохромный сенсор и восстановив RGB-изображение из четырёх областей каждой ячейки. В опытах с недостаточным светом система давала различимый цвет при более короткой экспозиции. Это пока демонстратор оптической архитектуры, а не рецепт для следующей телефонной камеры. Дополнительные измерения показывают, что при наклоне падающего света пятна расширяются, локализация ухудшается и каналы начинают сильнее смешиваться. Авторы исследовали углы до 22°; для мобильной оптики с наклонными главными лучами это будет жёстким ограничением.

Следующий инженерный барьер лежит в сборке. Нужно совместить такой рельеф с микролинзами, малыми пикселями CMOS-матрицы и массовым технологическим процессом, сохранив повторяемую высоту и форму каждого столбика. Но сама идея уже меняет взгляд на цветной сенсор: его верхний слой способен работать как миниатюрная оптическая коммутационная сеть, распределяющая свет между фотодиодами.

Данные и источники: Cheng-Feng Pan et al., «3D printed designer color routers with low refractive index for low-light imaging», Nature Communications, 27 августа 2026, DOI 10.1038/s41467-026-76072-8. Геометрия, угловые измерения и метод реконструкции цвета приведены в supplementary information к статье.
