Analog Devices выпустила EM-Plugs для моделирования переходов RF-чип—плата
Analog Devices опубликовала набор EM-Plugs — локальных трёхмерных электромагнитных моделей перехода между RF-выводами микросхемы и печатной платой. Подход рассчитан на задачу, которая особенно заметна в mmWave-трактах: характеристики компонента в корпусе зависят от посадочных площадок, маски, припоя, стека диэлектриков и способа подвода линии. Стандартная модель чипа с reference plane на границе корпуса не описывает изменённую посадку.
EM-Plug охватывает геометрию вокруг каждого высокочастотного вывода: площадку, фрагмент линии передачи, паяльную маску и пасту, элементы корпуса и близлежащую структуру PCB. Для chip-and-wire в модель входят контактные площадки, bond wire и участок подложки. Заявлена поддержка CPW, microstrip и stripline, а также корпусов LGA, LFCSP, flip-chip SMT и бескорпусного монтажа с проволочными соединениями.

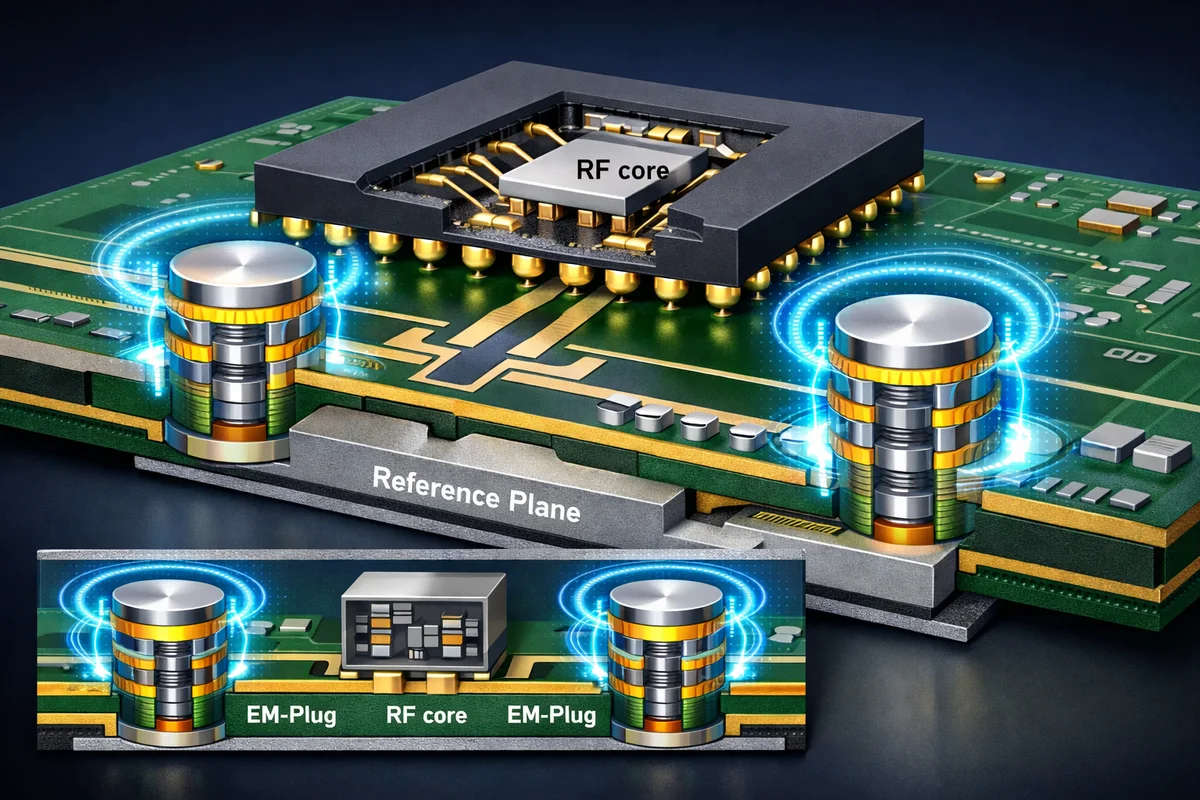

Внутренняя часть микросхемы представлена отдельным RF-core с S-параметрами. Проектировщик рассчитывает EM-Plug на реальном stackup платы, затем каскадирует полученную многопортовую сеть с RF-core. Чувствительная геометрия кристалла при этом остаётся у производителя, а влияние конкретного landing pattern попадает в общую модель тракта. Формат S-параметров здесь не создаёт фундаментального ограничения: критичны положение reference plane и наличие отдельного описания перехода.
В [технической статье](https://www.analog.com/en/resources/technical-articles/em-plugs-enabling-accurate-rf-digital-twins.html) показаны три компонента. Коммутатор ADRF5049 работает от 9 кГц до 45 ГГц и выпускается в LGA 3 × 3 мм. Малошумящий GaAs pHEMT-усилитель ADL8102 перекрывает 1–22 ГГц в LFCSP 3 × 3 мм. Четырёхбитный аттенюатор ADRF5740 с шагом 2 дБ рассчитан на 10 МГц–60 ГГц и помещён в LGA 2.5 × 2.5 мм.
Для ADRF5049 компания сопоставила EM-Plug с полной электромагнитной моделью корпуса и кристалла. Analog Devices сообщает о близких результатах и сокращении расчёта с примерно четырёх часов до нескольких минут. Конфигурация вычислительной системы, параметры сетки, критерии сходимости и абсолютное время локального расчёта не приведены, поэтому оценка ускорения остаётся заявлением производителя.
На ADL8102 проведено сравнение с измерениями двух тестовых плат, различавшихся stackup. Опубликованные графики показывают согласование модели с измеренными характеристиками, однако таблица ошибок, доверительные интервалы и исходные Touchstone-файлы эксперимента отсутствуют. В материалах IMS 2025 также заявлена проверка метода до 90 ГГц; независимого воспроизведения этой границы пока нет.
Исходные модели распространяются для Ansys HFSS в незашифрованном виде. Открытая геометрия допускает перенос в другие 3D EM-солверы, хотя бесшовная совместимость с CST и Keysight EMPro публично не подтверждена. Ценность EM-Plugs связана с быстрым перебором толщины диэлектрика, размеров площадок, зазоров CPW и производственных допусков. Полный пересчёт сложного корпуса для каждой версии платы при таком workflow исключается, а влияние перехода сохраняется в электромагнитной постановке.
