FSWP вычитает шум генератора, чтобы услышать, что добавил буфер
Чистый генератор легко испортить одним, казалось бы, прозрачным каскадом: распределительным буфером, усилителем, делителем или умножителем. На выходе прибора виден фазовый шум всей цепочки, и вклад самого DUT тонет в колебаниях входного сигнала. Для разработки синтезатора такой график почти бесполезен: он не отвечает, какой именно компонент добавил боковые полосы.
Из выхода нужно вычесть его прошлое
Rohde & Schwarz развивает в R&S FSWP измерение residual, или additive phase noise. Для усилителя и буфера фазовую ошибку удобно представить как φout = φin + φDUT. Задача установки — подавить общую для входа и выхода составляющую φin, оставив φDUT. У умножителя картина сложнее: входная фаза масштабируется коэффициентом умножения, но идея та же — требуется отделить преобразованную фазу источника от шума, который рождается внутри каскада.
В такой топологии прибор сравнивает сигналы через коррелированные измерительные каналы и усредняет некоррелированный собственный шум приёмников. Каждые десять, сто, тысяча и десять тысяч корреляций в опубликованных спецификациях FSWP дают улучшение чувствительности на 5, 10, 15 и 20 дБ соответственно. Это объясняет, почему измерение сверхнизкого шума часто длится долго: за каждый выигранный децибел приходится платить временем усреднения.
До 56 ГГц — только с внешними LO
Обновление, показанное R&S перед EuMW 2026, демонстрирует уже существующее расширение FSWP, впервые анонсированное в июне 2025 года. Конфигурация FSWP50 с опцией B56G принимает RF-сигналы до 56 ГГц. Встроенный источник позволяет выполнять residual-измерения до 54 ГГц, а два входа внешних локальных гетеродинов переносят absolute и residual-сценарии на 56 ГГц. Для additive phase noise у прибора предусмотрена опция B64.
Быстрее означает: с более тихим окружением
Это диапазон, где измерение перестаёт быть экзотикой для лаборатории генераторов. Здесь живут цепочки PLL и VCO, DRO, mmWave-синтезаторы, преобразователи частоты, умножители и тактовое распределение высокоскоростных RF-модулей. В документации R&S для component-режима на 56 ГГц оговорено смещение 40 МГц: заявленную границу частоты нельзя механически переносить на любой offset от несущей.

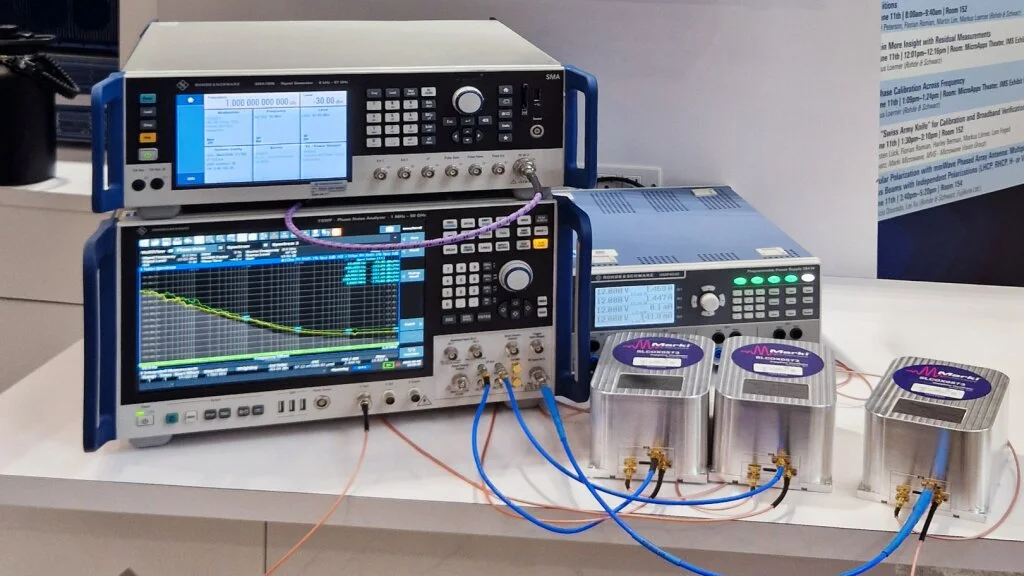

Внешний LO меняет и скорость эксперимента. Если внешний генератор достаточно тихий, FSWP получает низкий шумовой пол уже при существенно меньшем числе корреляционных усреднений. В демонстрационном сценарии R&S на 8 ГГц и отстройке 10 Гц один average с парой внешних sapphire-loaded cavity oscillators сопоставлялся с 30 averages внутренней схемы. Компания заявляет ускорение до 1000 раз в отдельных случаях; это предельный сценарий, зависящий от качества LO и выбранной конфигурации, а не паспортное ускорение каждого sweep.
Есть и ловушка двух-DUT методики. Когда два одинаковых устройства сравнивают друг с другом, к результату требуется поправка 3 дБ: шум LO в этой схеме cross-correlation не подавляет. Residual-анализатор не отменяет физику источника. Он заставляет инженера явно выбрать, какая фаза является общей, какая принадлежит DUT и какой шумовой пол способна подтвердить конкретная схема.
