Когда менять MOSFET уже поздно: авария повредила PCB Juniper

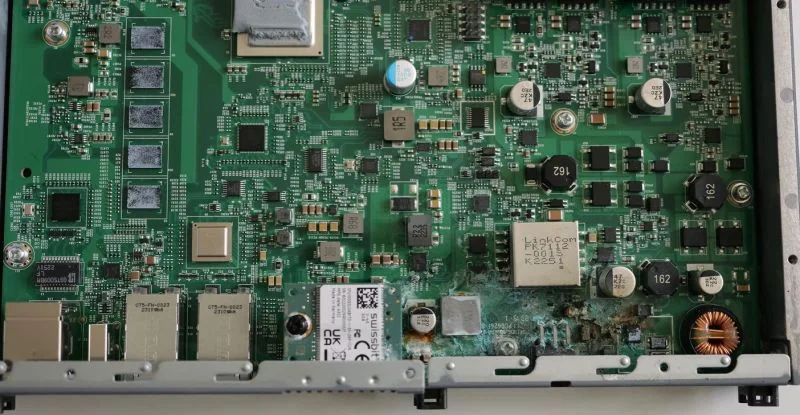

При прозвонке входных шин Juniper EX4100-F-12P мультиметр показал короткое замыкание. После снятия загрязнений стало видно, что возле силового дросселя разрушены SMD-компоненты и вырван участок материала платы. Кадры подтверждают повреждение наружных слоёв; состояние buried-трасс остаётся предположением, поскольку для этого нужны рентген, микрошлиф либо послойное восстановление цепей.
Такой дефект меняет саму постановку ремонта. На плате с целыми слоями короткое на входе часто ведёт к знакомому маршруту: найти пробитый ключ, диод, контроллер или входной конденсатор. Здесь сначала требуется выяснить, сохранила ли PCB роль изолятора и проводника в тех местах, где она обязана это делать.
Короткое оказалось в самой плате
EX4100-F-12P — безвентиляторный коммутатор на 12 PoE+-портов с внешним адаптером 280 W. На задней панели его штатный вход обозначен как 54 V, 5.18 A. Сам по себе номинал не доказывает ток и сценарий аварии конкретного экземпляра, но задаёт масштаб энергии силового узла: несколько миллиомов, загрязнённый зазор или ослабленный переход здесь уже нельзя считать безобидными.
Как загрязнение превращает FR-4 в участника аварии
Вода редко остаётся чистой водой. После высыхания соли, продукты коррозии и пыль могут оставить ионные дорожки между медью, выводами и переходными отверстиями. Под постоянным напряжением по ним течёт ток утечки, развивается электрохимическая миграция, а слабое место нагревается. Если начинается дуга или пиролиз эпоксидной смолы, появляется обугленный FR-4 с проводимостью, зависящей от влажности, температуры и приложенного напряжения.
Коррозия, короткое замыкание и разрушение после попытки включения зафиксированы для этого аппарата. Из этой последовательности нельзя честно вывести единственную первопричину: неизвестны состав загрязнений, исходная точка пробоя и ток в момент отказа. Однако видимый кратер возле силовой части уже достаточен для инженерного вывода. Даже идеально подобранная замена сгоревшего компонента не исправит оборванный внутренний полигон, повреждённый via или токопроводящий уголь в стеклотекстолите.
Диагностика начинается до замены деталей
Для такой платы первым делом нужна карта сопротивлений входной шины и силовых рельсов, осмотр переходных отверстий и измерение межслойной изоляции. Затем оправданы рентген или микрошлиф, если стоимость устройства покрывает диагностику. Без схемы и без подтверждения целостности слоёв этот EX4100-F-12P разумнее рассматривать как донора деталей: физическая геометрия платы стала частью неисправности.
