В отключённом шкафу солнечной станции остались живые 480 VDC
У силового шкафа есть опасное свойство: один выключатель очень убедительно меняет его внешний смысл. Погасли индикаторы, замолкли вентиляторы, измерение на ожидаемых клеммах дало ноль — и рука уже тянется к проводу. Электрическая схема при этом может сохранять другой ответ: рядом остаётся отдельный участок, до которого отключение не дошло.

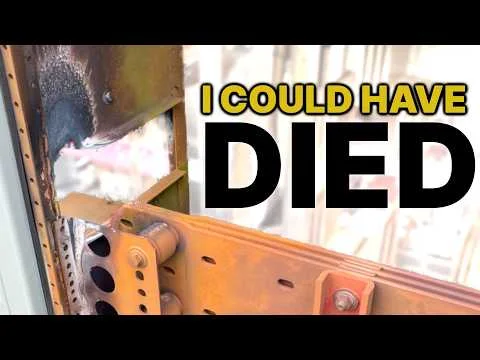

Такой сценарий описан в рассказе электрика, работавшего на крупной солнечной установке. Он приехал искать неисправность, отключил автомат, проверил отсутствие напряжения там, где ожидал его увидеть, и занялся неподключённым проводом вспомогательного трансформатора. Реальная разводка шкафа расходилась с его представлением о ней. Рядом оказался живой высоковольтный участок; произошла дуговая вспышка. Дуга возникла на 480-вольтовой DC-шине; ожоги затронули более 19% поверхности тела и потребовали пересадки кожи.
Ноль вольт — свойство пары точек
Ноль вольт — свойство пары точек
Показание прибора отвечает на узкий вопрос: какова разность потенциалов между двумя выбранными щупами в этот момент. Оно ничего само по себе не говорит о соседнем проводнике, другой полярности, вспомогательной ветви, DC-link, внешней подпитке или цепи, которая приходит в шкаф по иной трассе. Особенно коварны узлы, где силовая и сервисная части собраны вокруг общей механики, но имеют разные границы отключения.
Почему постоянная дуга держится дольше
Отсюда возникает дисциплина, полезная далеко за пределами PV: сначала установить границу изоляции по фактической схеме и маркировке, затем проверить все доступные проводники относительно друг друга и земли подходящим прибором. Методика prove–test–prove добавляет ещё одну защиту от ложного нуля: прибор проверяют на заведомо живом источнике до измерения и после него. Требования OSHA также требуют снять либо обезопасить остаточную энергию и подтвердить изоляцию перед работой.
Почему постоянная дуга держится дольше
Энергия должна стать видимой
Переменный ток проходит через ноль дважды за период. При 50 Hz такая возможность возникает каждые 10 ms, при 60 Hz — каждые 8.33 ms; дуге проще погаснуть, если контакт разошёлся и зазор успел восстановить изоляцию. У постоянного тока такого регулярного окна нет. Возникшая плазма остаётся проводящим каналом, пока источник и геометрия цепи способны поддерживать ток. Поэтому коммутация и аварийное отключение DC требуют аппаратов с рассчитанной способностью разрывать именно постоянный ток, а случайный контакт инструментом способен быстро превратиться в дуговой канал.
В доступных материалах нет схемы шкафа, осциллограмм, данных о токе короткого замыкания или независимого отчёта расследования. Нельзя приписывать происшествию конкретный механизм: предзаряд, конденсаторы, обратную подпитку от инвертора или ошибку маркировки. Достаточно установленного инженерного урока: ожидание типовой топологии легко подменяет измерение реального объекта.
Источники и границы свидетельств
Энергия должна стать видимой
Этот случай напрямую узнаваем на лабораторных стендах с 400–800 V DC: силовой ввод, precharge, разрядные резисторы, батарея, активный инвертор и вспомогательные источники могут иметь разные пути питания. Положение master switch полезно только как часть доказательства. Нужны ясные границы отключения, точки контроля напряжения, гарантированный разряд накопителей, блокировка повторного включения и физически понятная индикация состояния.
Есть и человеческая деталь, которую нельзя считать второстепенной. По рассказу, пострадавший работал один; после ожогов пальцы плохо взаимодействовали с сенсорным экраном телефона. В силовой установке аварийный план определяется не только селективностью защит и номиналом автомата, но также тем, сможет ли раненый человек вызвать помощь.
