Оригами-ячейка хранит направление радиолуча в собственной складке
Высокую белую ячейку сжимают, слегка скручивают — она фиксируется в более низком положении. Вместе с её стенками меняет положение медный рисунок, и проходящая либо отражённая радиоволна получает другую фазу. Здесь фазовая карта антенны хранится в складке, а не в регистре или поданном напряжении: каждая ячейка служит механическим RF-битом.

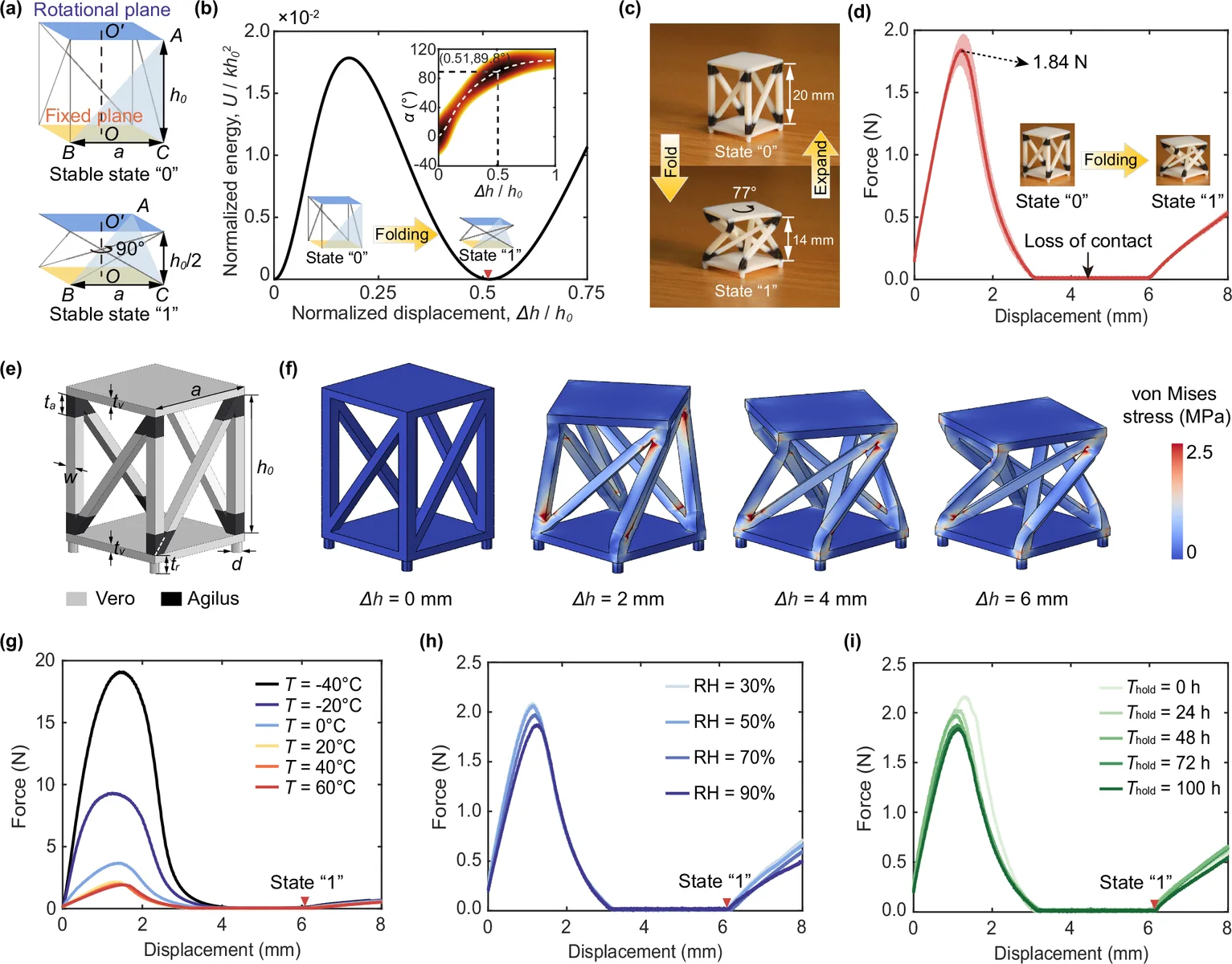

Идея держится на бистабильной геометрии Kresling-оригами. У такой складчатой конструкции есть два энергетических минимума, разделённые барьером: после ручного перевода ячейка остаётся в выбранной форме сама. У напечатанного образца высота между состояниями различалась на 6 мм, а взаимный поворот оснований составил 77°. В этом и лежит ответ на вопрос о памяти луча: форма физически удерживает выбранный фазовый отклик без постоянного питания.
Обычная программируемая метаповерхность задаёт нули и единицы PIN-диодами, варакторами или MEMS. Для большой апертуры за этим тянутся управляющая электроника, сеть линий смещения и режим удержания состояния. Авторы работы в Nature Communications перенесли бит в механику, а проводящий узор сделал прямым преобразователем «форма — фаза».

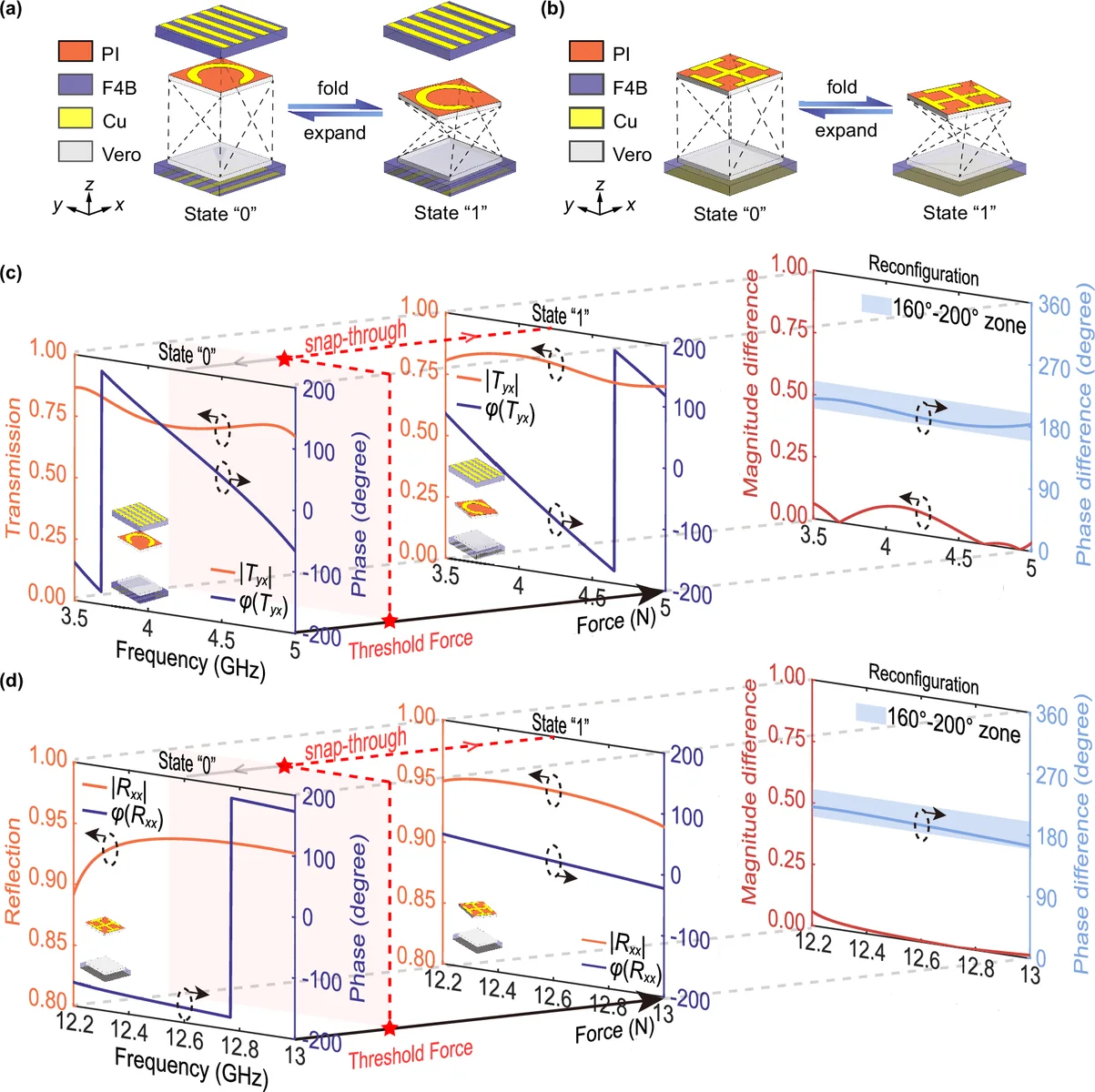

Они собрали два варианта. В проходящей ячейке между двумя решётками расположен разрезной кольцевой резонатор; при складывании он поворачивается и меняет фазу кросс-поляризованной волны. В диапазоне 3.5–5 ГГц авторы получили коэффициент передачи выше 0.75 и разность фаз двух состояний 160–200°. Из 256 таких ячеек собрали апертуру 16×16 размером 352×352 мм². При 4.8 ГГц она восстановила в ближнем поле контуры букв Z, J и U: механические нули и единицы стали радиоголограммой.
Отражающая версия устроена иначе: крестообразный Jerusalem Cross висит над металлическим экраном, а складка меняет высоту резонатора над отражателем и электрическую длину полости. Массив 8×8 при 12.5 ГГц в измерениях давал зеркальное отражение для однородного кода, а периодические комбинации двух форм расщепляли отражённую волну на два и четыре луча. Для одиночной ячейки авторы указывают коэффициент отражения выше 0.85 в полосе 12.2–13 ГГц.
Это не электронно управляемая фазированная решётка для микросекундного прыжка лучом. В статье нет массива приводов, времени и энергии переключения, электрической адресации сотен ячеек или испытаний на вибрацию и температурные циклы. Механическую поверхность придётся физически перепрограммировать, и именно привод станет следующей тяжёлой инженерной задачей.
Зато для редко меняющихся диаграмм направленности появляется необычная архитектура: выставить конфигурацию, снять питание с удержания и оставить апертуру помнить свой радиочастотный рисунок. Авторы показали 200 циклов сжатия и скручивания, а ячейка массой 1.5 г выдерживала нагрузку в 100 собственных весов в развёрнутом состоянии. Память здесь нельзя сравнивать с Flash по скорости, плотности и ресурсу. Её ценность в другом физическом ходе: антенна помнит луч собственной геометрией.
