Два vibrotruck’а научили качать грунт как один фазовый излучатель

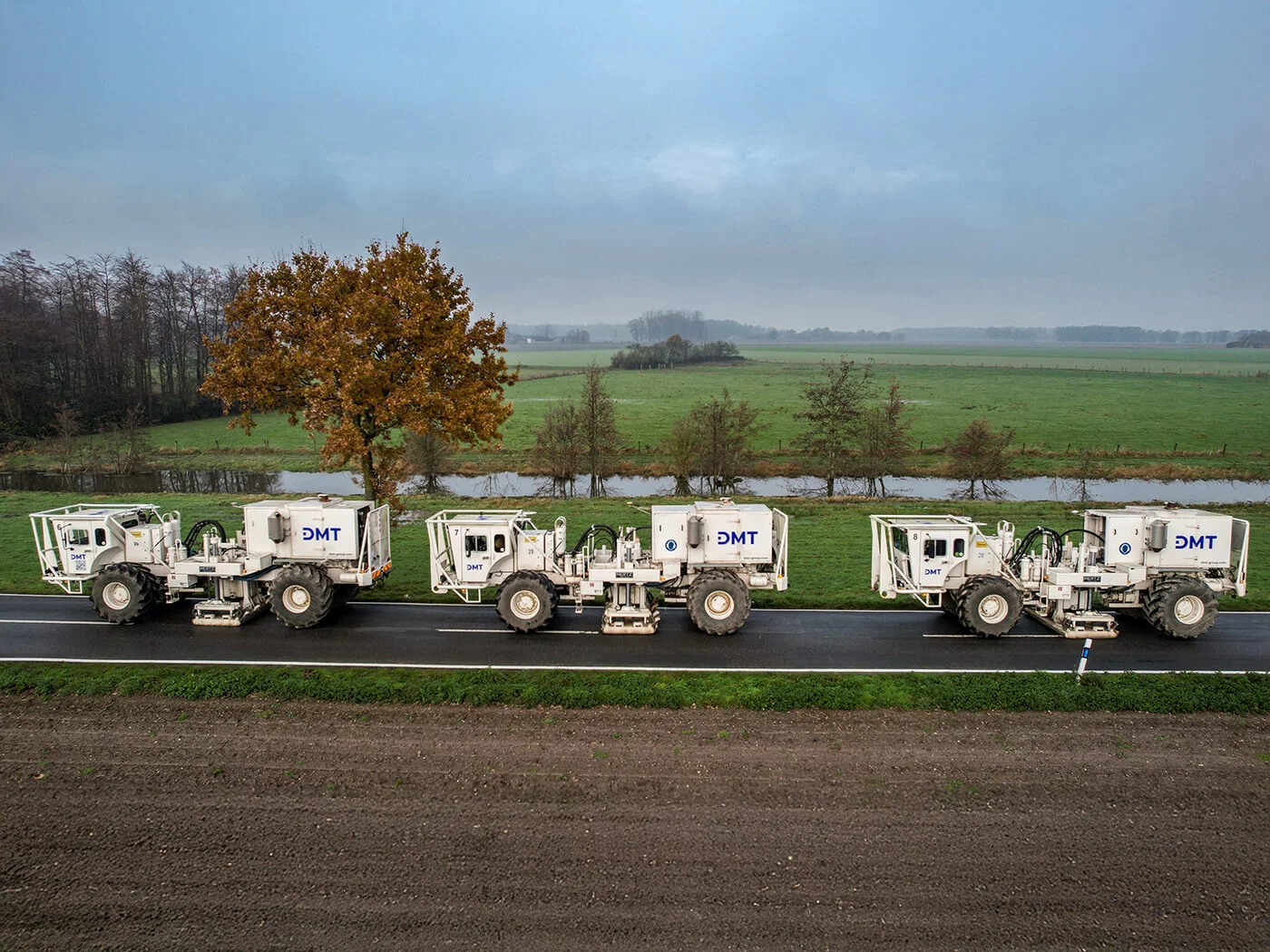

Чтобы увидеть структуру пород на глубине от 2 до 5 км, мюнхенский проект GIGA-M превратил городскую агломерацию в огромный измерительный стенд. Vibrotruck останавливается примерно через 25 м, опускает виброплиту площадью около 2.5 м² и около 60 секунд передаёт в грунт контролируемые колебания. Кампания охватывает около 1 100 км² и должна собрать материал для трёхмерной модели глубокого геотермального резервуара.
Сейсмический источник здесь похож на передатчик с заранее известной модуляцией. Вместо короткого удара машина задаёт длительный частотный sweep. Волна уходит вниз, отражается на границах слоёв и возвращается к геофонам множеством ослабленных и задержанных копий. В полевом репортаже диапазон оценён как 6–96 Гц по аудиозаписи; проект подтверждает длительность sweep, однако паспортную полосу установки публично не раскрывает.
Корреляция вместо удара
Из длинной сырой записи нельзя взглядом достать отдельное отражение: волновые поезда перекрываются, а полезный сигнал растянут во времени. Обработчик знает форму посланного sweep и коррелирует с ней сигнал каждого геофона. Это знакомая RF-инженеру операция согласованной фильтрации: энергия известной последовательности собирается около задержки её прихода. В vibroseis-терминах результат связан с автокорреляцией sweep — волной Клаудера. Она заменяет длинный сигнал более короткой корреляционной подписью, пригодной для оценки времён прихода.
Часы оставили там, где они дают максимум эффекта
На этом работа только начинается. Для объёмной модели нужны координаты каждого источника и приёмника, скоростная модель среды, поправки для приповерхностного слоя, подавление кратных отражений и миграция. Однако именно корреляция делает полевую запись удобным исходным материалом: тяжёлый механический передатчик получает processing gain без необходимости выдавать один разрушительно резкий импульс.
В репортаже с площадки описана особенно изящная архитектура времени. Геофоны ставят густой сеткой: наблюдатель насчитал свыше 120 000 точек измерения, расстояние между приборами около 20 м и между линиями около 300 м. Оснащать каждый узел GPS-приёмником означало бы раздувать цену, энергопотребление и логистику всей сети. Поэтому локальные часы геофона сверяют с GPS при установке, записывают данные с временными метками, затем повторно проверяют часы при сборе и оценивают накопленный дрейф.

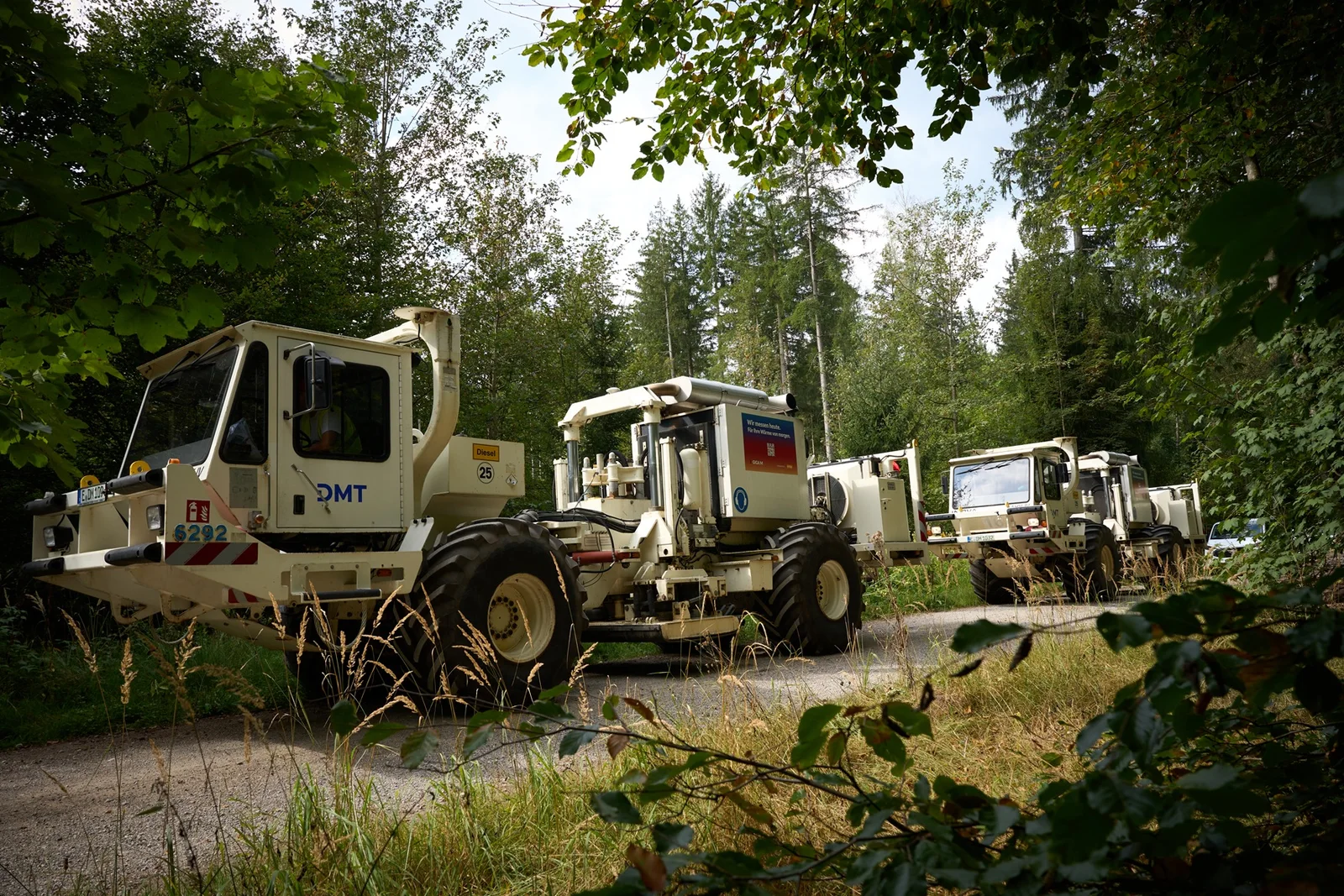

Высокоточную абсолютную привязку получают сами vibrotruck’и. По словам инженера, машины могут работать парами с фазовой синхронизацией, чтобы механическое возбуждение складывалось когерентно. Это буквально двухэлементный фазированный излучатель, где элементом служит грузовик с виброплитой. Реальный выигрыш определяется связью каждой плиты с грунтом, геометрией пары и фазовыми ошибками; опубликованного измерения усиления для GIGA-M пока нет.
Такая система показывает редкий масштабный компромисс в синхронизации. Дорогая дисциплина времени стоит на стороне, которая формирует известный сигнал. Десятки тысяч приёмников обходятся откалиброванными свободно идущими часами, поскольку их ошибку можно восстановить по проверкам в начале и конце записи. Заодно рядом с домами работают отдельные датчики вибрации по DIN 4150-3: при приближении к порогам усилие снижают или исключают точку возбуждения.
В результате геофизика выглядит удивительно знакомо для инженера связи: источник передаёт sweep, распределённая решётка принимает задержанные копии, часы требуют калибровки, а корреляция превращает длинный сигнал в карту времён пролёта. Только антенна весит несколько тонн и прижимается к земле гидравликой.
