RP2040 превратил USB-кабель в звуковую карту и порт радиостанции

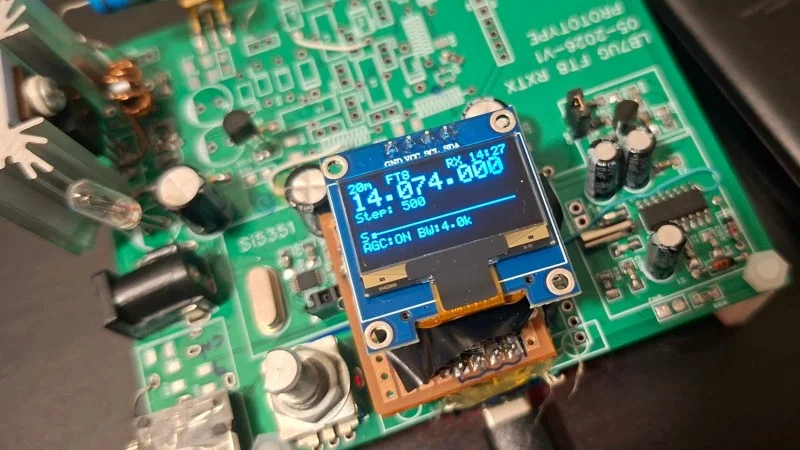

Внутри платы роли разделены почти вызывающе просто. Si4732 принимает КВ-сигнал и выводит звуковую полосу, Si5351 задаёт частоту передачи, а RP2040 одновременно оцифровывает звук, управляет радиотрактом и представляется компьютеру USB-устройством. Прошивка заявляет режим для WSJT-X и FT8CN: CAT-команды идут через USB CDC, вход и выход звука — через USB Audio.

Звук заводят в ADC через середину питания

Приёмный звук приходит на GP26 RP2040 через разделительный конденсатор. Делитель из двух резисторов по 10 кОм поднимает вход до 1.65 В, середины диапазона ADC 0–3.3 В. Поэтому переменная звуковая волна от Si4732 не упирается в землю на отрицательной полуволне. Последовательный резистор ограничивает ток и изолирует вход от предыдущего каскада.

Прошивка подаёт в компьютер двунаправленный двухканальный поток UAC2 с форматом до 24 бит и 48 кГц. Эти 24 бита описывают USB-аудиоинтерфейс, а не разрядность встроенного ADC RP2040: аналоговый приём всё равно проходит через его собственный преобразователь. Для FT8 такая архитектура может быть вполне уместной, но опубликованных измерений чувствительности, динамического диапазона и устойчивости к сильным соседним станциям пока нет.

Два ядра микроконтроллера здесь работают как небольшой диспетчерский пункт. Второе ядро обслуживает захват ADC по DMA, пока первое занимается экраном, энкодером, USB и последовательностью переключения режимов. Именно это разделение не даёт пользовательскому интерфейсу оставить в звуке паузу в момент, когда компьютер ждёт непрерывный поток для декодера.

Синтезатор передаёт, микроконтроллер держит связь с компьютером

Передача начинается с Si5351: синтезатор выдаёт частоту, дальше сигнал проходит через простой усилитель мощности и полосовой тракт из переключаемых LPF. Автор описывает CW, FSK и автономные маяки FT8/WSPR; в связанном снимке исходников упомянут и экспериментальный SSB-передатчик, однако исходное описание прототипа на нём не настаивает. Это разумно считать площадкой для опытов, а не готовой многорежимной радиостанцией.

Опасное место у этой минимальности вполне конкретное: опубликованная аппаратная версия содержит НЧ-фильтры лишь для двух диапазонов. Передатчик нельзя без проверки запускать на произвольной полосе — гармоники Si5351 могут выйти наружу с недостаточным подавлением. Нет и независимых спектральных измерений, данных по IMD, фазовому шуму либо калиброванной выходной мощности.

Два фильтра задают границу эксперимента

Автор опубликовал проект 26 июня 2026 года. Автор выложил исходники, схему, материалы платы и перечень компонентов, поэтому идею можно разбирать до уровня GP26, делителя смещения и USB-дескрипторов. В этом и состоит его красота: цифровой КВ-режим собран из доступных деталей и понятных интерфейсов, однако граница между «декодер увидел FT8» и «передатчик хорошо ведёт себя в эфире» остаётся зоной настоящей RF-инженерии.
