Chroma ATS 8000 получила MXO: до 24 каналов в силовом тесте
Chroma интегрировала цифровые осциллографы Rohde & Schwarz серии MXO в открытую платформу автоматического тестирования силовых преобразователей ATS 8000. Поддержка прибора добавляет скоростной многоканальный захват осциллограмм в сценарии, где стенд уже управляет источниками AC/DC, электронными нагрузками, мультиметрами и специализированными анализаторами.

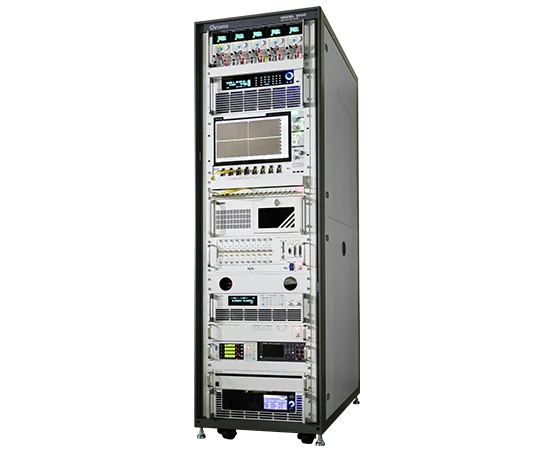

ATS 8000 применяется для проверки источников питания и DC/DC-преобразователей по заранее заданной последовательности: включение и выключение, переходная характеристика при скачке нагрузки, выбросы напряжения, hold-up time, защиты OVP и короткого замыкания. Осциллограф в такой системе фиксирует форму сигналов в момент тестового события, а ПО PowerPro 5 увязывает захват с установками нагрузки, источника и критериями годности изделия. Для внешних приборов у платформы заявлены GPIB, RS-232/485, I²C и CAN; программный поток допускает подключение DLL и функций Python.
Ключевая цифра интеграции — до 24 синхронизированных каналов через ScopeSync. Речь идёт о группе осциллографов MXO, а не о 24 входах одного корпуса. В серии MXO 5 доступны в том числе восьмиканальные модели, поэтому стенд может расширять наблюдаемую часть схемы за пределы одного прибора. ScopeSync объединяет до десяти осциллографов в иерархию primary-secondary и использует LAN, Trigger In/Out и общую опорную частоту 10 MHz.
Такая топология полезна при отладке плотных серверных источников, батарейных буферов BBU/CBU и многоканальных HVDC-узлов. Одного события переключения достаточно, чтобы одновременно наблюдать входную шину, промежуточные напряжения, выходы нескольких фаз, токовые датчики, сигналы драйверов затворов и цифровое управление. Захват нескольких независимых запусков для этих сигналов часто оставляет неоднозначность: редкий выброс может оказаться следствием конкретной комбинации нагрузки, задержки управления и состояния соседнего канала.

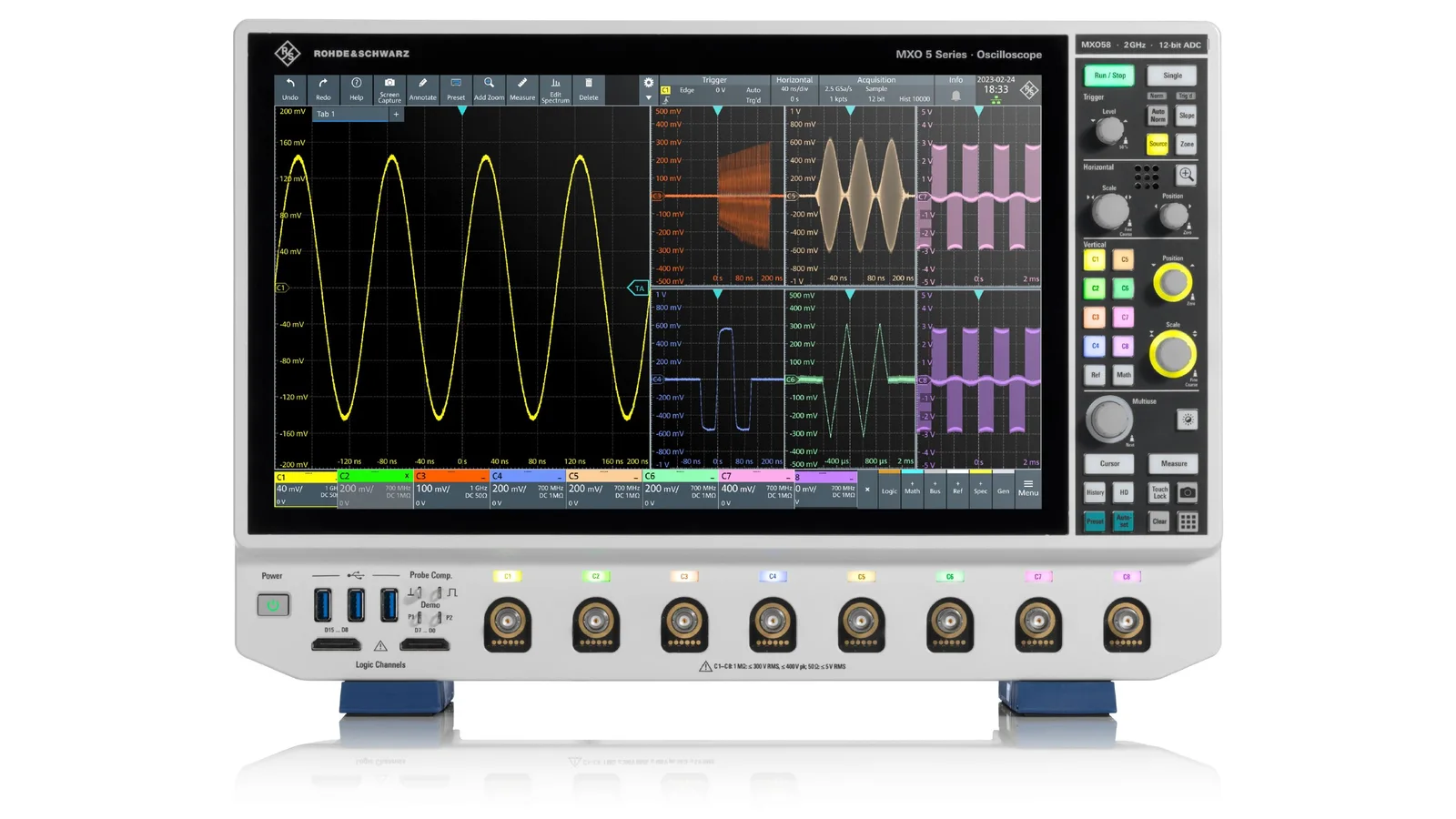

Для MXO 5 производитель указывает скорость захвата до 4.5 млн осциллограмм/с, чувствительность от 0.5 mV/div и режим HD с разрешением до 18 бит. Паспортная типовая межканальная рассинхронизация внутри прибора заявлена менее 100 ps. Эти параметры характеризуют осциллограф, однако для 24-канальной установки отдельная суммарная фазовая погрешность публично не приведена. Её будут определять кабели опорной частоты и триггера, распределение сигналов, режим синхронизации и процедура проверки на конкретной стойке.
Интеграция делает многоканальный осциллограф частью автоматизированной процедуры, но не заменяет измерительную дисциплину на силовом стенде. Для выбросов на быстрых полумостах остаются критичны полоса и паразитная индуктивность пробника, способ подключения к точке измерения, развязка каналов и повторяемость тестовой оснастки. Именно эти факторы определят, насколько форма переходного процесса, записанная в ATS 8000, соответствует напряжению непосредственно на выводах силового узла.
