Дата-центру предложили развязывающий конденсатор размером с шкаф
На печатной плате резкий скачок потребления процессора не должен вызывать просадку на каждом сантиметре силовой шины. Поэтому рядом с кристаллом лежат развязывающие конденсаторы: они отдают заряд в первые наносекунды и микросекунды, пока VRM и источник питания перестраиваются. Та же физическая идея добралась до машинного зала, где роль конденсатора должна взять на себя отдельная силовая система с суперконденсаторами.

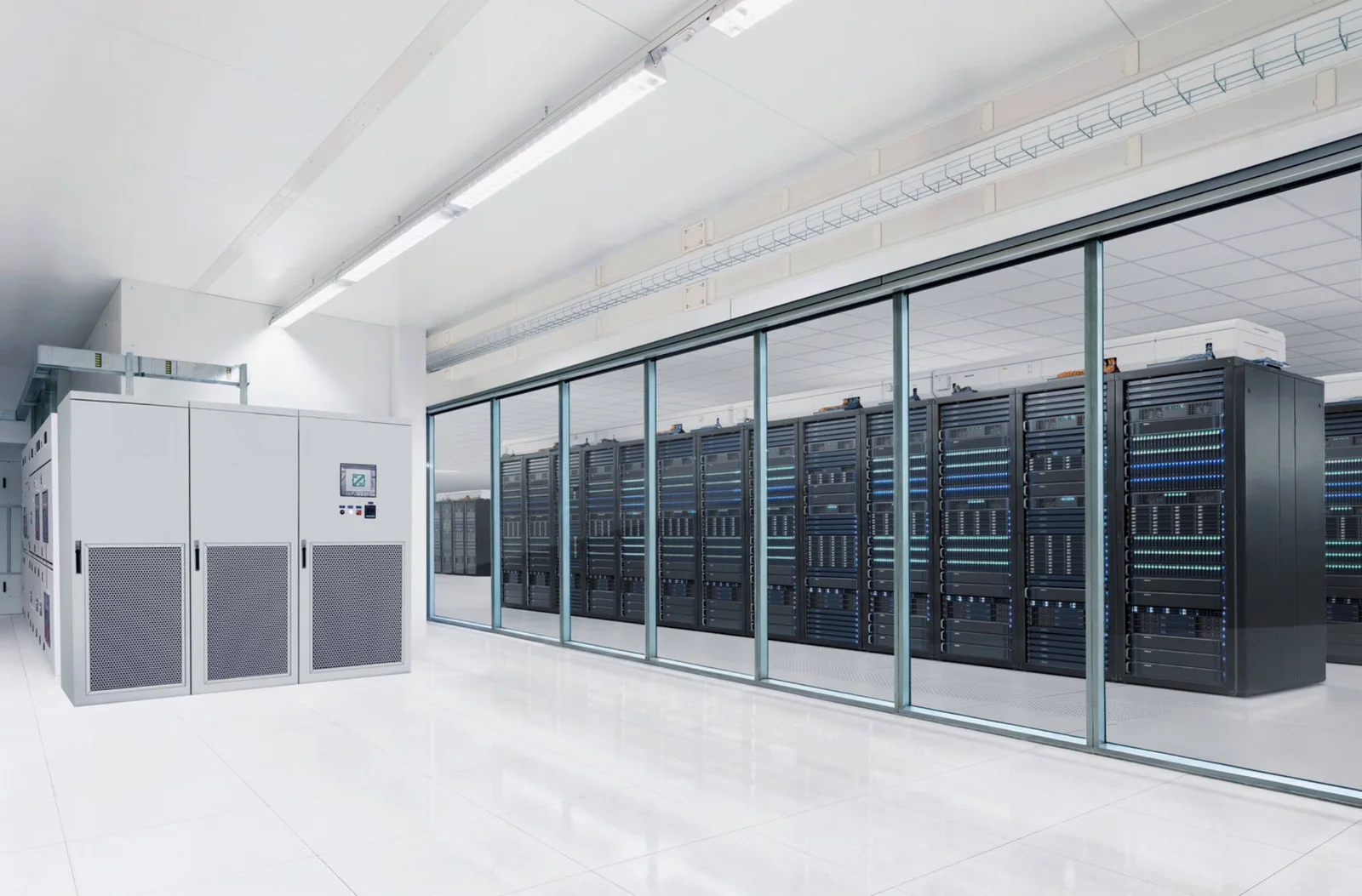

Infineon и Skeleton Technologies 2 сентября подписали меморандум о совместной проработке такой архитектуры для дата-центров. В ней предполагаются две связанные, но разные по задаче части. Solid-state transformer на высоковольтных SiC-ключах CoolSiC должен преобразовывать medium-voltage AC в HVDC. Отдельная система peak shaving объединит GaN-ключи CoolGaN и суперконденсаторы Skeleton, чтобы срезать кратковременные пики нагрузки.
Силовая цепь по разным часам
Силовая цепь по разным часам
У этой схемы есть ясная инженерная логика. Преобразователь на вводе работает с большой энергией, изоляцией, сетевыми требованиями и распределением мощности. Ему приходится регулировать поток, который меняется сравнительно медленно. Нагрузка вычислительных стоек живёт иначе: ускоритель может почти мгновенно перейти в новый режим, потребовав дополнительную мощность на ограниченное время. Если каждый такой фронт проходит до сетевой части, растут требования к её динамике, запасу по перегрузке и управлению шиной.
Суперконденсаторный накопитель способен кратко отдать или принять большую мощность без электрохимической паузы, характерной для аккумулятора. GaN-ступень здесь нужна как быстрый управляемый шлюз между накопителем и силовой шиной. Пока она держит пик локально, основной AC/DC-тракт получает сглаженный профиль потребления. Архитектура напоминает развязку питания, только паразитные индуктивности дорожек сменяются кабелями, шинами и распределительными шкафами, а микрофарады сменяются накопителем промышленного масштаба.
Что именно обещает solid-state transformer
Что именно обещает solid-state transformer
Название SST легко принять за обычный трансформатор, из которого убрали железный сердечник. По смыслу заявленной концепции это активный силовой узел: он должен принять средневольтное переменное напряжение, обеспечить требуемую изоляцию и сформировать регулируемую высоковольтную DC-шину. Такая шина удобна для дальнейшего распределения энергии и каскадного преобразования около стоек, где уже можно выбирать напряжение под конкретную систему питания.
Пока это схема намерений, не стенд
Именно разделение обязанностей делает анонс интересным. SiC подходит для высоковольтной части и больших потоков энергии; GaN полезен там, где нужна быстрая коммутация; суперконденсатор хранит энергию для короткого силового удара. Вместо универсального преобразователя, который одновременно обязан быть сетевым интерфейсом, изолятором, HVDC-источником и буфером всех скачков, предлагается силовая цепь из специализированных звеньев.
Пока это схема намерений, не стенд
У соглашения пока нет опубликованной принципиальной схемы. Infineon не раскрыла уровни входного MV и выходного HVDC, топологию SST, частоту коммутации, мощность, КПД, условия охлаждения и алгоритм распределения энергии между суперконденсатором и сетью. Неизвестны также амплитуда, длительность и допустимая повторяемость пиков, под которые рассчитан peak-shaving узел.
Поэтому говорить о готовом шкафе или доказанной эффективности рано. Сам замысел уже заслуживает внимания: энергосистему дата-центра предлагают строить с тем же пониманием динамики, с которым инженер кладёт MLCC возле FPGA или GPU. Медленная часть источника должна переносить среднюю мощность, а быстрый накопитель — ловить фронт раньше, чем он успеет растревожить всю сеть.
