Атомные часы для кубсата держат такт после потери GNSS

Потеря навигации для спутника означает не только отсутствие координат. GNSS часто раздаёт по аппарату точную секунду и опорную частоту: от них живут радиоканалы, синхронные измерения, метки телеметрии и когерентная обработка. Обычный кварцевый генератор продолжит работать, но его накопленная частотная ошибка постепенно превратится в ошибку времени и фазы. Для малого аппарата хочется иметь собственный «маховик» частоты, который можно периодически сверять по GNSS, а в промежутках оставить свободно бежать.

Что поместилось в 17 см³

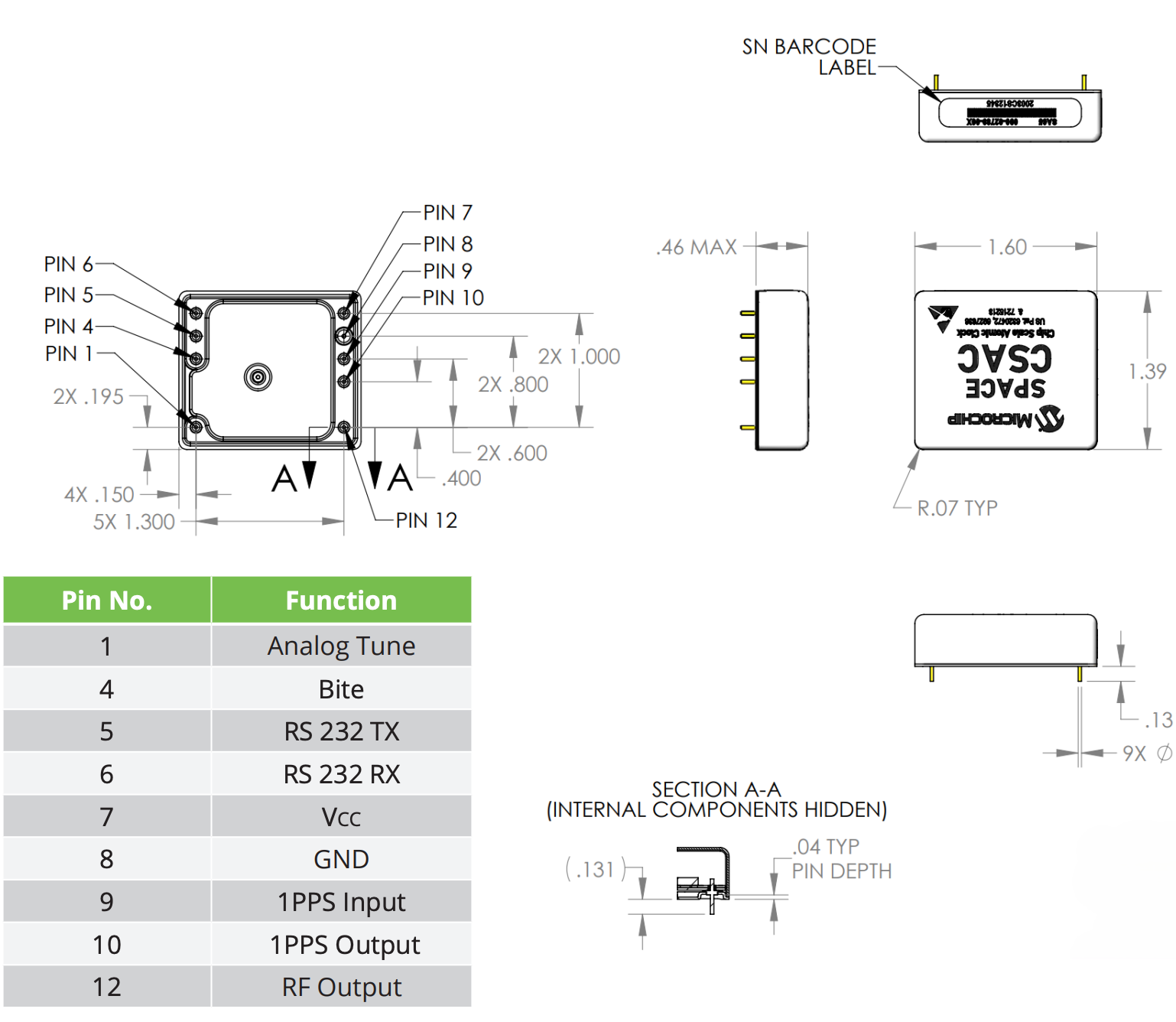

Именно такую роль Microchip отводит Space CSAC-SA65. Модуль 090-02789-007 выдаёт 10 МГц CMOS и 1PPS, принимает внешний 1PPS для калибровки и управляется по последовательному интерфейсу 57.600 бод. Снаружи это корпус 1.60 × 1.39 × 0.45 дюйма, около 16.4 см³, массой менее 35 г. Питание 3.3 В; заявленное потребление в рабочем режиме — менее 120 мВт.

Как часы переживают потерю GNSS

Смысл этой коробки не в том, что она сама знает UTC. Внутри атомный переход задаёт стабильность частоты, а GNSS-PPS медленно поправляет её долгосрочное положение. После исчезновения спутникового сигнала 10 МГц и секунды продолжают опираться на локальный атомный резонанс. При возврате GNSS контур снова может убрать накопившееся расхождение. Так получается компактная архитектура holdover: внешний сигнал задаёт долгую шкалу, атомный генератор закрывает короткие и средние интервалы.

Для этого размера заявленные параметры выглядят серьёзно. Allan deviation указана как 3×10⁻¹⁰ на интервале усреднения 1 с, 1×10⁻¹⁰ на 10 с и 1×10⁻¹¹ на 1000 с. У 10-МГц выхода заявлен фазовый шум ниже −50 dBc/Hz на отстройке 1 Гц и ниже −128 dBc/Hz на 1 кГц. Частоту можно подстраивать цифровым словом в диапазоне ±1×10⁻⁶ с разрешением 1×10⁻¹²; после отключения на 48 часов указан retrace не хуже ±5×10⁻¹⁰.

Сигналы без привычных уровней

Интерфейс здесь требует аккуратности при разводке. 10 МГц — CMOS-сигнал 0–3.0 В, нормированный на нагрузку 1 МОм, а не готовый синусоидальный выход 50 Ом для коаксиального тракта. Последовательный интерфейс назван RS-232 по протоколу, однако электрические уровни тоже CMOS 0–3.0 В. Для обычного COM-порта понадобится преобразователь уровней.

Космическая редакция SA65 отличается заявленной стойкостью к полной накопленной дозе более 30 krad(Si) при гамма-облучении кобальтом; производитель указывает изменение частоты менее 5×10⁻¹⁰. В протонных тестах на 64 и 120 МэВ до суммарного флюенса 1×10¹¹ протонов/см² все зафиксированные события восстанавливались перезапуском питания. Рабочий диапазон расширен до −40…+80 °C. При этом компонент описан как COTS-изделие на radiation-tolerant коммерческих компонентах и сборке IPC-610 Class 2; автоматически считать его полностью квалифицированным для любой орбиты нельзя.

Откуда набегает ошибка времени

«Атомная точность» здесь также не равна вечному UTC без антенны. Allan deviation характеризует шум частоты на заданных интервалах, а ошибка часов в holdover зависит ещё от начального frequency offset, температурного профиля и старения. Microchip приводит типовой месячный drift менее 9×10⁻¹⁰ после 30 суток непрерывной работы и типовой годовой менее 1×10⁻⁸. Эти цифры помогают проектировать петлю дисциплинирования, но реальное расхождение времени конкретного аппарата потребует расчёта и испытаний в его тепловом цикле.

Публичных независимых измерений фазового шума, ADEV и радиационной стойкости именно Space CSAC-SA65 пока нет: приведённые характеристики являются спецификациями Microchip. Однако сам компонент уже переводит привычную GPSDO-идею — внешний PPS плюс хороший свободный генератор — в масштаб и энергобюджет малого спутника.
