PIC-SQT свёл космическую квалификацию фотонных чипов в 19 шагов
Авторы нового обзора предложили PIC-SQT — шаблон космической квалификации фотонных интегральных схем из семи фаз и 19 испытательных шагов. Он предназначен для ситуации, в которой PIC уже рассматриваются для связи, спектрометрии, лидаров и астрономических приборов, а отдельной утверждённой процедуры NASA или ECSS для этого класса компонентов пока нет.

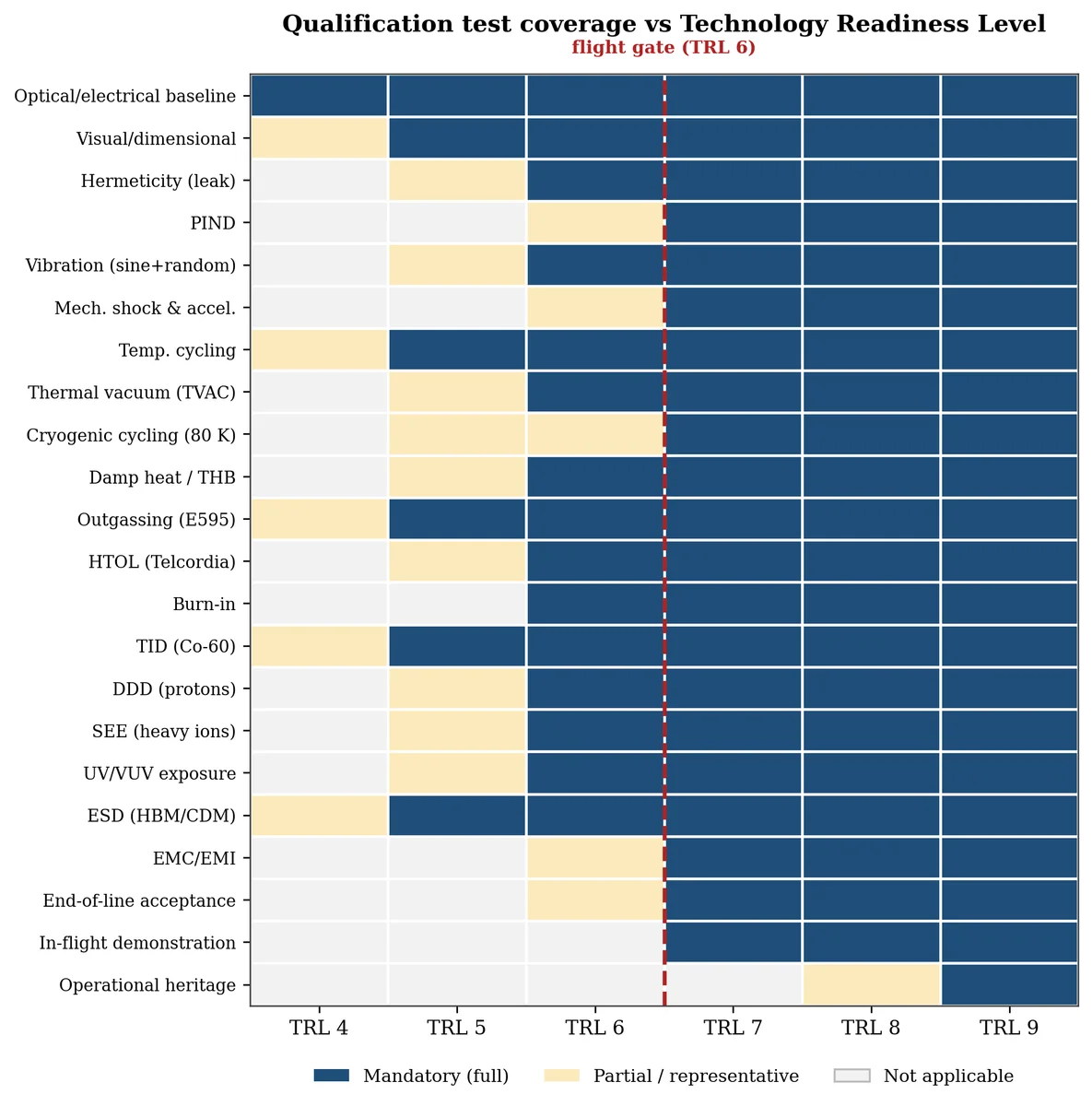

Маршрут начинается с классификации миссии и фотонной платформы, фиксации конструкции и исходных оптических параметров. Затем проверяются корпус, межсоединения и стойкость к механическим и климатическим воздействиям, проводится ресурсное старение, программа radiation hardness assurance и финальная приёмка. Последняя фаза охватывает лётную историю: результаты эксплуатации должны связываться с конкретной партией пластин, сборкой, материалами корпуса и режимами испытаний.
Ключевая проблема PIC заключается в количестве взаимосвязанных механизмов отказа. Вибрация способна сохранить электрическую целостность сборки и одновременно сместить волокно относительно субмикронного входа волновода. Радиация меняет поглощение, показатель преломления, время жизни носителей и положение резонанса. Температурный цикл нагружает чип, подложку, волоконный ввод и клей через различие коэффициентов расширения. В вакууме добавляются дегазация, загрязнение оптических граней и изменение порога лазерного повреждения LIDT.
Действующие документы покрывают эти риски лишь частями. GSFC-STD-7000B задаёт основу environmental verification, а ECSS-Q-ST-60C Rev.4 разрешает адаптацию требований под проект. ECSS-Q-ST-60-15C Rev.1 разделяет суммарную ионизирующую дозу, повреждение смещением и одиночные события для EEE-компонентов, однако его область исключает оптические материалы, клеи и полимеры. Поэтому для PIC приходится соединять требования к электронике, оптике, корпусированию и волоконным узлам в одном qualification plan.
PIC-SQT предлагает разные профили для демонстратора на малом аппарате в LEO и флагманской обсерватории в точке L2. Меняются объём выборки, запасы по воздействию, трассируемость и глубина документации. Приведённые уровни, включая 14.1 g RMS, 500 температурных циклов и 2000 часов HTOL, остаются типовыми ориентирами. Их требуется заменять нагрузками, дозой, температурой и сроком службы конкретной миссии.

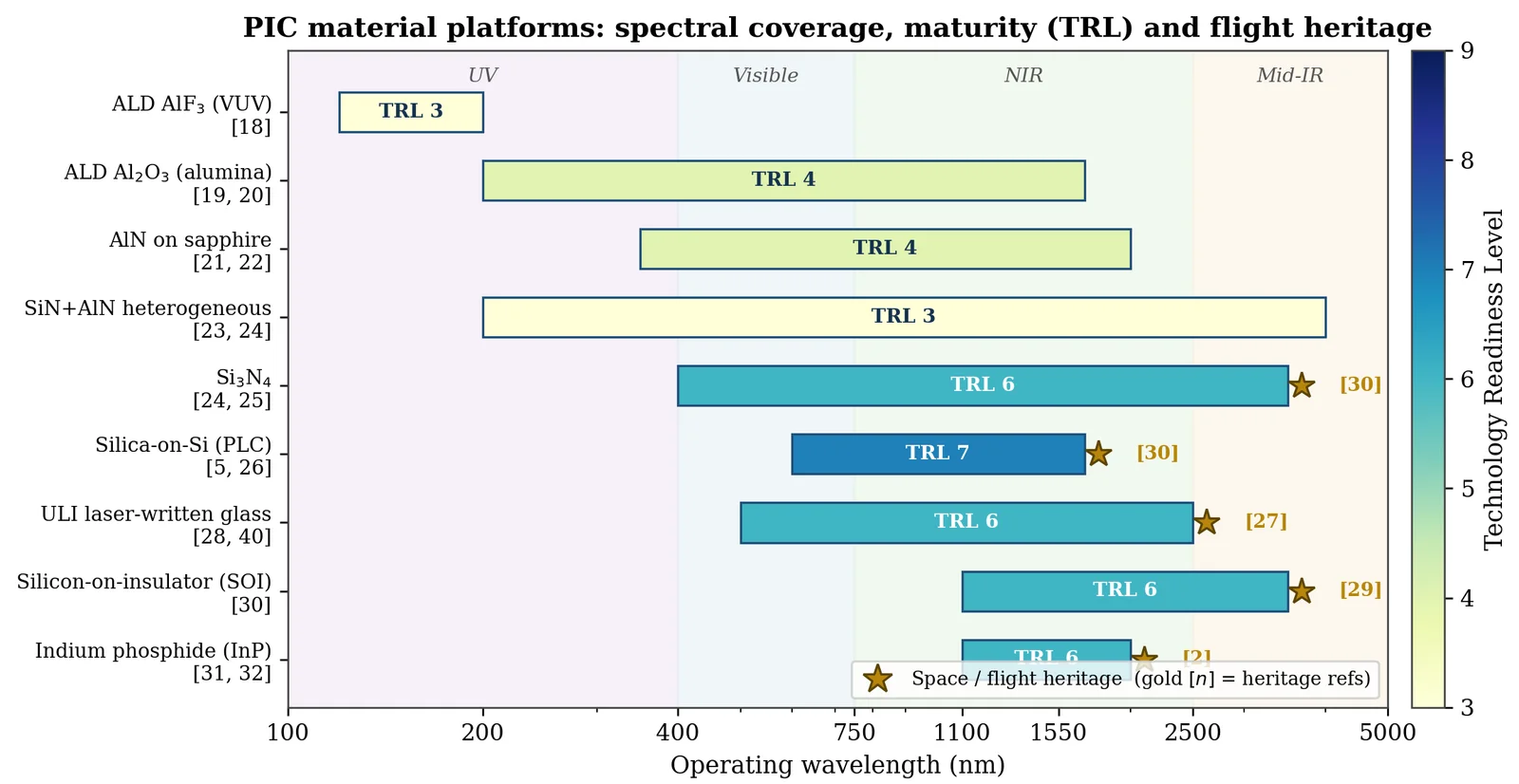

Экспериментальная база показывает, почему одного ярлыка «радиационно-стойкая платформа» недостаточно. Записанные фемтосекундным лазером стеклянные волноводы сохраняли параметры после выбранных протонных и гамма-воздействий, моделировавших LEO. Кремниевые PIC после почти 11 месяцев на внешней платформе ISS сохранили эффективность электрооптической перестройки, при этом у кольцевого модулятора сократилось время жизни носителей, снизился extinction ratio и примерно на 30% выросли потери. В пассивных SOI-резонаторах и интерферометрах после нейтронного облучения до 10¹² n/cm² фиксировались сдвиги резонансной длины волны; верхняя оболочка SiO₂ толщиной 2 мкм повышала стойкость.
Обзор остаётся препринтом и не содержит новой испытательной кампании. Часть выводов о silica-on-silicon и Si₃N₄ опирается на данные по SOI, поэтому перенос радиационных пределов между платформами требует отдельных измерений. Сильная сторона PIC-SQT состоит в формализации измеряемых параметров: вносимых потерь, фазового дрейфа, добротности, extinction ratio, стабильности совмещения и оптических одиночных переходных процессов непосредственно во время воздействия.
