У адаптера за $9 три вилки оказались одной шиной под сетью
У travel-адаптера есть простая физическая обязанность: из корпуса должна выходить ровно та вилка, которая сейчас вставляется в розетку. Остальные контакты обязаны остаться недоступными либо электрически отсоединёнными. В исследованном безымянном адаптере за $9.26 это правило оказалось нарушено на уровне всей топологии.

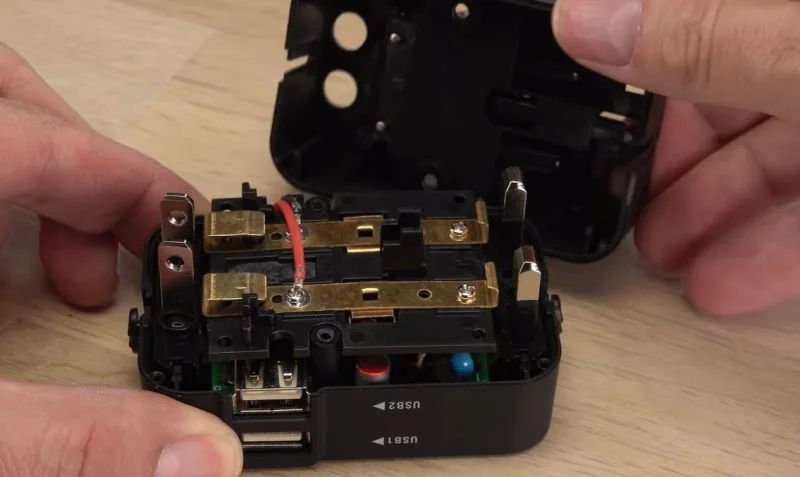

Разбор показал центральную металлическую шину, к которой подключены три набора выдвижных сетевых штырей. Проверка малым сопротивлением, описанная в материале, показала электрическую связь между соответствующими контактами разных вилок. Если один комплект вставлен в стенную розетку, другой оставленный выдвинутым комплект перестаёт быть безобидной пластиковой деталью: его проводящие части получают соединение с сетью.
Полностью убранные штыри, по описанию разборки, от шины отключаются. Проблема возникает именно в допустимом механикой промежуточном состоянии: устройство позволяет выдвинуть несколько комплектов и не требует спрятать ненужный перед подключением. Пользователь должен сам заметить опасную комбинацию движков и штырей.
Кинематика как часть электрической схемы
Кинематика как часть электрической схемы
Такой дефект нельзя свести к плохому расстоянию между дорожками, тонкому слою лака или случайному пробою изоляции. Контактная система штатно создаёт путь от розетки к доступному снаружи металлу. Для сетевого изделия правильная механика обычно решает задачу заранее: взаимная блокировка не даёт выдвинуть второй набор штырей, либо переключатель сначала разрывает электрический контакт, а затем выпускает нужную вилку.
Именно поэтому межблокировка — электрический узел, даже если состоит из пластмассового ползуна, пружины и пазов. Она ограничивает последовательность состояний аппарата. Хорошая конструкция оставляет пользователю выбор стандарта вилки, но исключает комбинацию «одна вилка в розетке, другая доступна пальцам». Здесь комбинация доступна без поломки, инструмента и редкой цепочки отказов.
Один экземпляр, но ясный красный флаг
В корпусе также находится USB-питание с маркировкой 5 V / 2.1 A и двумя портами USB-A. Эта надпись говорит лишь о заявленном выходе. Автор исходного видео и публикация, пересказывающая разбор, отмечают отсутствие жёсткого отключения тока на проверенном экземпляре, однако без опубликованных осциллограмм, условий нагрузки и теплового режима это наблюдение нельзя превращать в характеристику всех адаптеров такого вида.
Один экземпляр, но ясный красный флаг
Не установлены изготовитель, модель, документы о соответствии и номер сертификации, поэтому вывод относится к показанному устройству, а не ко всем универсальным адаптерам. Но сам failure mode предельно нагляден: если штыри нескольких стандартов сидят на общей шине, корпус обязан физически разрешать наружу только один из них. Сетевой преобразователь, USB-контроллер и даже безупречные creepage и clearance не исправят архитектуру, которая допускает касание подключённого к сети контакта.
