HAL 3025 превращает шумное поле мотора в синус и косинус ротора

В быстром двигателе магнитный датчик угла получает крайне неудобное место: на торце вала, в нескольких миллиметрах от ротора, силовых проводников и железа статора. Целевой магнит должен нарисовать чистую окружность в координатах SIN/COS, а ток инвертора и соседние узлы добавляют к ней своё поле. Ошибка здесь превращается в неверный угол Парка, пульсации момента и потерю запаса у регулятора.

Угол остаётся задачей контроллера

TDK-Micronas выпустила HAL 3025 — двухкоординатный Hall-сенсор, который пытается сохранить эту окружность даже в чужом DC- и AC-поле. Микросхема рассчитана на измерение полного угла с двухполюсным ферритовым магнитом на конце вала и выдаёт два аналоговых сигнала SIN/COS в дифференциальном либо однополярном ратиометрическом варианте. Сам угол она не вычисляет: эту работу берут внешний АЦП и MCU или ECU. Для разработчика привода это знакомая и полезная граница ответственности: фильтр, дискретизация, atan2, предсказание угла и реакция на диагностические флаги остаются в контуре, который можно настроить под конкретный мотор.

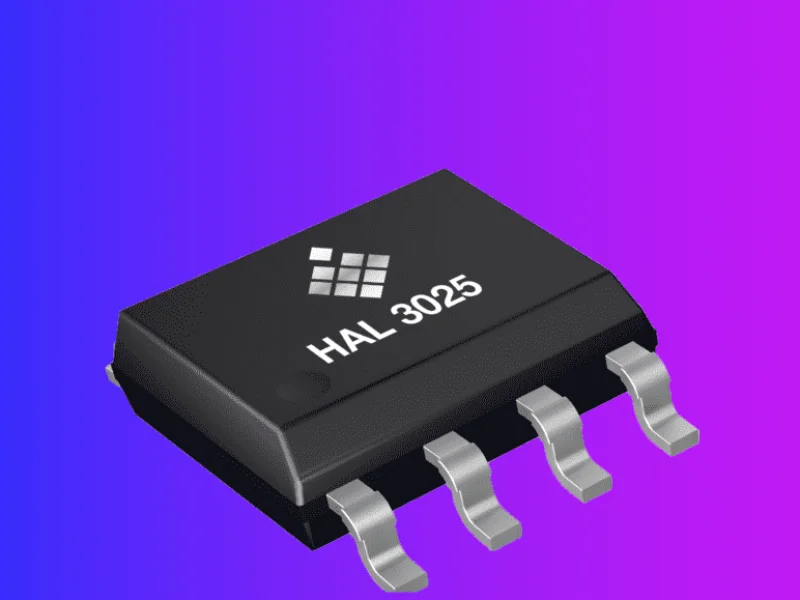

Внутри корпуса SOIC-8 работает массив из шести Hall-пластин. Его пространственная геометрия позволяет отделять полезную картину поля магнита от более однородной внешней добавки; производитель заявляет устойчивость к stray field по ISO 11452-8:2015. После Hall-фронтенда сигнал проходит преобразование координат, а в EEPROM хранятся калибровки смещения, усиления, фазового сдвига и нулевого угла. Параметры можно программировать через OUT3 без отдельного вывода программирования. Такой узел особенно интересен там, где нельзя раздувать магнит или ставить экран вокруг датчика: компактные тяговые приводы, насосы, вентиляторы и сервомеханизмы.

На 60 krpm решает не только частота

60.000 rpm звучит как частота, требующая экзотического интерфейса, но двухполюсный магнит на этой скорости делает лишь 1 kHz электрического оборота. Настоящее ограничение лежит в фазе тракта. Для HAL 3025 заявлена настраиваемая задержка SIN/COS от 4.6 до 40.4 µs. На 1 kHz это примерно 1.7–14.5° электрического угла, если её не компенсировать. Поэтому быстрый аналоговый выход здесь ценен сам по себе: контроллер может синхронно оцифровать оба канала, вычесть известную задержку и заложить свою динамическую коррекцию вместо ожидания готового цифрового угла по шине.

Позиция «ASIL D ready» относится к компоненту SEooC, а не к готовому безопасному приводу. В кристалле заявлены диагностика обрыва линий и контроль питания, однако распределить диагностическое покрытие между сенсором, АЦП, MCU, инвертором и аварийной реакцией должен разработчик системы. Та же оговорка действует для заявленной угловой ошибки 0.1°: она достигается с внешней динамической компенсацией offset, gain и ортогональности. Эксцентриситет магнита, осевое биение, температурный дрейф и поле силовых шин всё равно нужно проверять на собранном моторе.

Диагностика в кристалле не заменяет привод
